電話布線

電話系統的建立是為了使公司享有信息時代最新網絡技術、通訊技術、控制技術成果所帶來的種種便利而規劃的。辦公區綜合布線系統支持計算機網絡系統和電話語音系統以及兩系統的互換。
·建立一套投資合理、高效、先進的開放型布線系統；

·滿足語音、數據、圖象、多媒體信息大容量、高速傳輸的要求；

·可靠性和安全性作為布線系統設計的重要原則；

·考慮到桌面應用向100BASE－TX以及進一步向ATM到桌面的升級潛力，水平傳輸通道必須支持100Mbps 數據傳輸率；

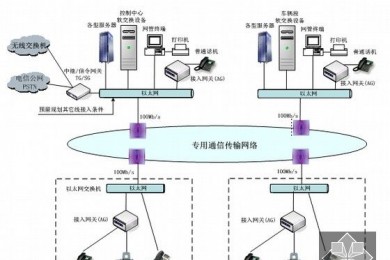

系統結構

根據客戶的具體情況，我們建議采用以下方案：采用集中結構，整個辦公區-1層-6層50個房間一共增加的電話網點200點都拉到機房中.電話線直接端接在機柜內的模塊化配線架上。

材料選型

根據用戶的需求，選擇全銅工程電話線作為我們系統的主選材料。防腐的PVC槽，滿足國標標準要求，外觀上整齊美觀。

布線標準選用工程電話線產品，一個電話插座(個別工作站設雙語音插口)。.

布線系統管槽設計管線鋪設建議：

·由于安裝的是工程電話線，對接地要求不高，建議在與機柜相連的主線槽處接地。

·本區域需要線槽的規格是這樣來確定的：線槽的橫截面積留40%的富余量以備擴充, 超工程電話線的橫截面積為0.3平方厘米。

·線槽安裝時,應注意與強電線槽的隔離。布線系統應避免與強電線路在無屏蔽、距離小于20cm情況下平行走3米以上。如果無法避免，該段線槽需采取屏蔽隔離措施。

·進入辦公室的電纜管線由最近的吊頂線槽沿隔墻下到地面，并從地面明線到辦公隔斷下。

·管槽過渡、接口不應該有毛刺，線槽過渡要平滑。

·線管超過兩個彎頭必須留分線盒。

·墻裝底盒安裝應該距地面30厘米以上，并與其他底盒保持等高、平行。

·線槽采用防腐PVC槽。

各子系統詳細設計

工作區子系統

按本設計方案：

共計電話共200個點。

共需要1口面板200個（可以選擇直接 接入電話機上），電話信息模塊200個。

水平子系統的作用是將主干子系統的線路延伸到用戶工作區子系統。水平子系統的數據、圖形等電子信息交換服務將采用四對工程電話線非屏蔽雙絞線（Cat.3 UTP ）布線。工程電話線非屏蔽雙絞線是目前性能價格比最好的高品質傳輸介質，其性能指標完全符合

電話的布線與電腦布線同樣考慮，即同一辦公位置設一電話口，可使業主方便地管理，靈活選擇跳線方式。

線纜從主配線間即機房出發，連向各工作區的信息插座。各區的信息點將按照具體的布點情況引出,原則是使每一個工作站距離有源網絡設備的距離小于150m.每條線纜在連接插座的一頭端部附近，都有與插座一致的編號，以便于以后維護。

材料配備：

電話轉輸線攬：四芯或二芯電話線

電話模塊：   普通電話模塊

明線線槽： 塑料線槽

技 術 安 裝 配 備： 一般技術工人

項 目 預 定 時 間：依施工現場而定
